CAD-Zeichnungen

Hettich CAD

Hettich CAD-Zeichnungen machen Ihren Produktionsablauf einfacher und sicherer. Nutzen Sie die Zeichnungen, um die geplanten Maße abzugleichen und Kollisionsprüfungen durchzuführen.

Nahtlose Integration & enge Herstellerkooperationen

Hettich Beschläge direkt im CAD Programm erhältlich

Die führenden Hersteller von CAD|CAM-Systemen für die Branche sind unserer Partner. Darum können Sie in deren Materialbibliotheken für viele Hettich-Beschläge die Original-Zeichnungsdaten inklusive der Bohrdaten und Stammdatenlogiken direkt abrufen.

Klicken Sie auf die Logos und erfahren Sie mehr über unsere starken CAD-Partner.

CAD Lösungen die Ihre Arbeit revolutionieren

Entdecken Sie die neuesten Innovationen im CAD-Bereich

Bleiben Sie am Puls der Zeit mit unseren aktuellen Neuheiten im CAD-Bereich. Erfahren Sie alles über die neuesten Technologien, Tools und Updates, mit denen Sie Ihre Projekte noch effizienter und kreativer gestalten können.

Pytha

Pytha CAD Downloads hier verfügbar: Sensys, Intermat, Veosys, Novisys, AvanTech YOU, Actro 5D, TopLine XL und L.

Die Daten können voll parametrisch in die entsprechende Möbelöffnung eingesetzt werden können. Dabei werden minimale und maximale Grenzwerte beachtet. Bei Schiebetüren bekommt man ganze Schränke dazu. Höhe und Tiefe der Beispielschränke können angepasst werden.

Novisys

Für unser neues Scharnier Novisys stehen die CAD Daten zum Konfigurieren und Downloaden im Hettich eShop und Hettich CAD bereit.

smartCabinet

In der Beschlagbibliothek von smartCabinet, einer jungen, smarten Möbelsoftware, stehen erste Hettich Daten für den gesamten CAD|CAM Prozess zur Verfügung.

TopSolid

TOPSOLID SAS und HETTICH erreichen einen weiteren Meilenstein in ihrer Partnerschaft. Eine neue parametrische Bibliothek ist in TopSolid'Store verfügbar.

Innovative Tools

Verfügbarkeit von Einzelartikeln, Messeexponaten und CAD-Konstruktionsbeispielen

Entdecken Sie unser umfassendes Angebot an Einzelartikeln, Messeexponaten und Konstruktionsbeispielen. Laden Sie detaillierte CAD-Dateien direkt von unserer Webseite herunter und profitieren Sie von unseren hochwertigen Ressourcen für Ihre Projekte.

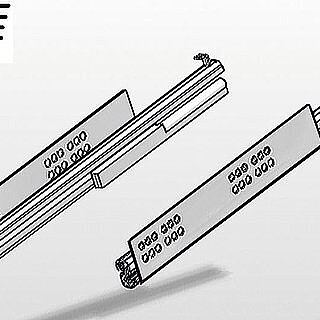

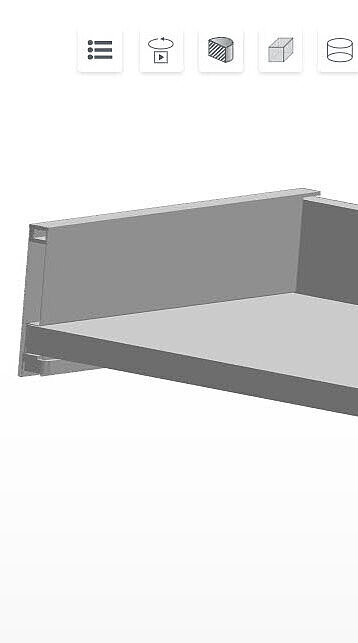

Im Hettich eShop

Bestellbare Einzelartikel verfügbar als:

2D- und 3D-DWG / DXF Formate als Direktdownload
Mehr als 70 verschiedene Formate in 2D und 3D
Technisches Datenblatt
Bohrbilder im 2D-DXF Format, optimal für die CNC Weiterverarbeitung
2D-Schnittzeichnungen als DXF-Direktdownload
2D-Schnittzeichnungen in einer Konstruktion im PDF Layout

roominspirations

Messeexponate und Konstruktionsbeispiele verfügbar als:

3D-Korpuszeichnungen in DWG / DXF / OBJ / SKP
vermaßte Ansichten als PDF
Holzzuschnittlisten in Excel
Beschlaglisten in Excel

Hettich CAD - Paketdownload

Bestellbare Artikel im Gesamtpaket einer Produktgruppe verfügbar als:

2D- und 3D-DWG / DXF Formate
Einbausituationen in 2D DXF / PDF
3D Daten in SAT / STEP / IGES / 3DS / MAX
Beschlaglisten in Excel
2D dynamische Blockzeichnungen als Produktübersicht in DWG

Unsere CAD Partner

Hettich Beschläge direkt im CAD Programm erhältlich

In engen Kollaborationen mit den führenden Herstellern von CAD|CAM Systemen für die Branche, stellen wir direkt in deren Materialbibliotheken die Zeichnungsdaten inklusive der Bohrdaten und Stammdatenlogiken für viele Hettich Beschläge direkt zur Verfügung.

Starke Angebote

Beeindruckende Fakten: Unsere CAD-Angebote im Überblick

Über 80 CAD Formate zum freien Download.
Mehr als 15.000 CAD Produktdaten.
Knapp 1.000.000 CAD Downloads pro Jahr und mindestens 40 weltweit aktive CAD Partnerschaften

Profitieren Sie von den Vorteilen unserer Services

Service

Geplante Maße abgleichen

Durch die exakte Darstellung der Artikel lassen sich mühelos geplante Maße prüfen und Maßabhängigkeiten werden schnell und übersichtlich dargestellt.

Service

Kollisionsprüfungen durchführen

Anhand der CAD-Daten ist eine Kollisionsprüfung der Produkte komfortabel möglich. Durch die virtuelle Darstellung können Planungsfehler schnell erkannt und behoben werden.
